产品介绍与核心特性
1 基本性能 • 产品编号：GX112S、GX112D • 测温范围：-55°C ~ +150°C • 测温精度：±0.5°C（-40°C ~ +125°C） • 封装形式：6-Pin SOT563（GX112S） 6-Pin DFN6（GX112D） • 封装尺寸：1.60 mm × 1.60 mm • 电源电压：1.4V ~ 5.5V • 低静态电流 正常工作：≤10μA（4Hz） 关断模式：≤1μA • 分辨率：12bits、0.0625°C • 数字输出：兼容SMBus、I2C接口 2 应用场景 • 便携式、电池供电应用 • 电源温度监控 • 电脑外部设备热保护 • 笔记本电脑 • 电池管理 • 办公机器 • 恒温控制 • 机电设备温度 • 一般温度测量： – 工业控制 – 测验设备 – 医疗仪器

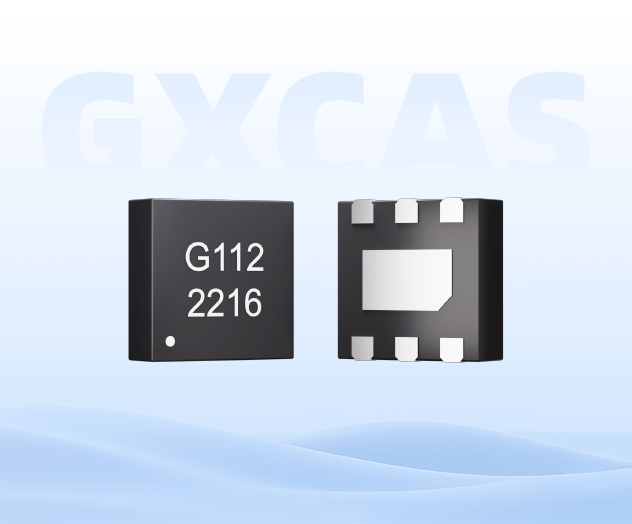

3 芯片概述 GX112是一款高精度、低功耗、可替代NTC / PTC热敏电阻的数字温度传感器，可用于通信、计算机、消费类电子、环境、工业和仪器仪表应用中的温度测量。GX112在-40°C至+125°C的正常工作范围内，可提供 ≤±0.5°C的温度精度，并具有良好的温度线性度。GX112可提供扩展测温模式，将测温范围扩展为-55°C至+150°C。 GX112的额定工作电压范围为1.4V~5.5V，在整个工作范围内最大静态电流为10µA（测温频率4Hz）。集成在芯片内部的12位ADC分辨率低至0.0625°C。 GX112采用1.6mm×1.6mm的SOT563 / DFN6封装，兼容SMBus和I2C接口，在一条总线上最多可挂载四个从机，并具有SMBus报警功能。
