产品介绍与核心特性

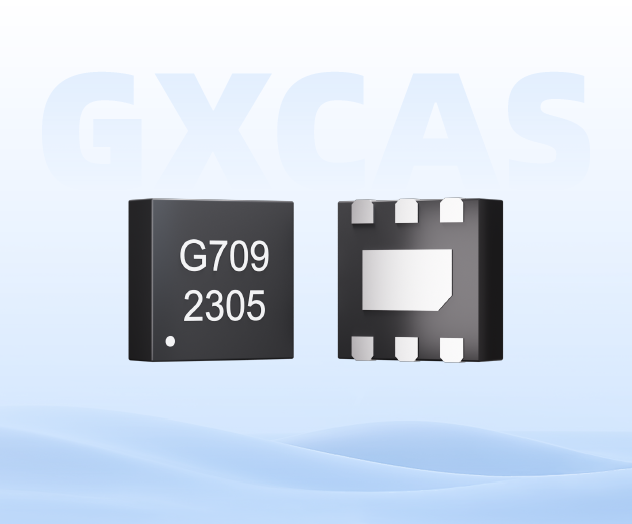

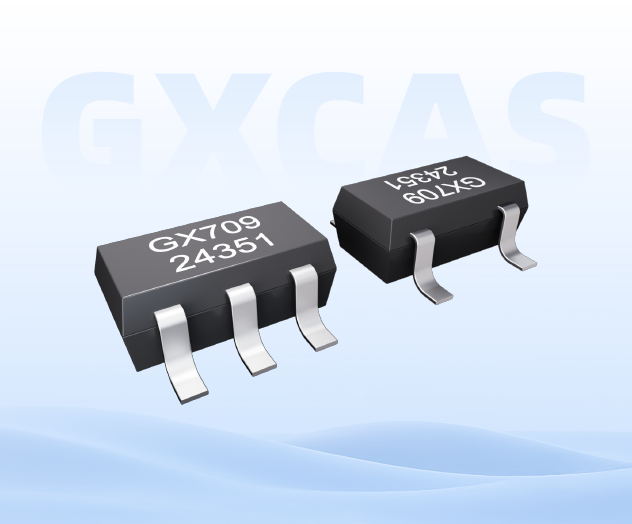

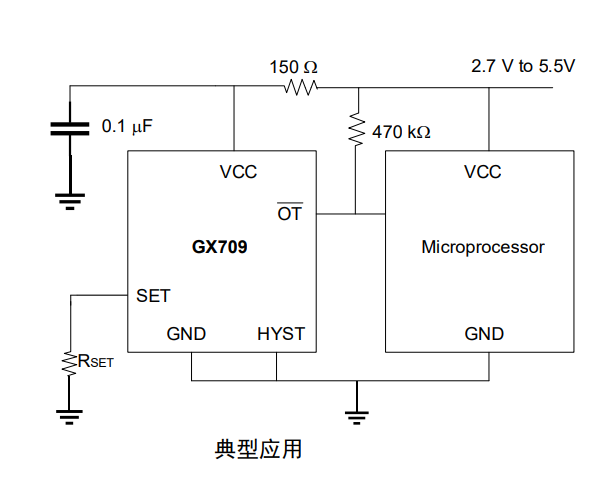

1 特性 • 阈值精度： – 典型值±0.5℃ – 最大值±3℃（+60℃至+100℃时） • 由1%外部电阻器设定的温度阈值 • 低静态电流：典型值为 33μA • 开漏、低电平有效输出级 • 可通过引脚选择的2℃或者10℃温度滞后 • VCC=0.8V上指定的复位操作 • 电源范围：2.7V至5.5V • 封装方式：5引脚SOT23、6引脚DFN封装 2 应用范围 • 计算机（笔记本和台式机） • 服务器 • 工业用和医疗用设备 • 存储区域网络 • 汽车电子

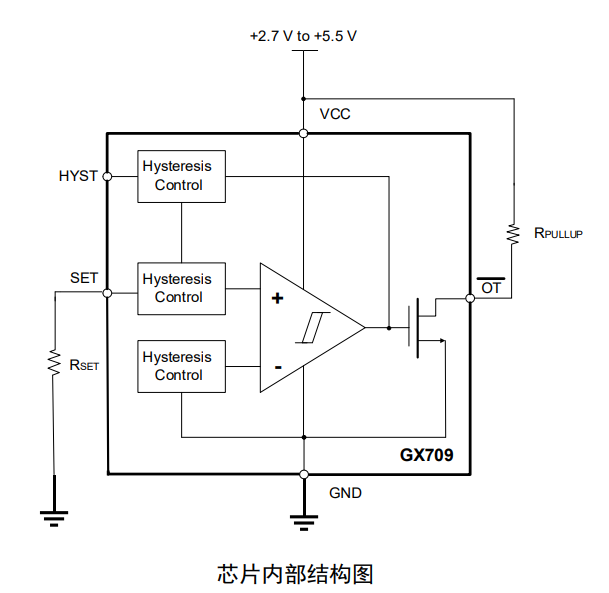

3 芯片概述 GX709是一款完全集成的、可编程电阻器温度开关，在其全工作范围内，只需一个外部电阻器即可设定温度阈值。GX709 提供一个开漏、低电平有效输出和一个介于2.7V至5.5V的电源电压范围。 温度阈值精度的典型值为±0.5℃而最大值为±3℃（+60℃至+100℃时）。静态流耗的典型值为 33μA。可通过引脚选择来确定 2℃或者 10℃的温度滞后。
